電氣特性是連接器接插件實現連接功能的主要特性。確定連接器接插件的電氣特性，以保證連接器接插件滿足連接功能。下面鵬基精密小編給大家分享連接器接插件電氣規范要求之接觸阻抗測試。

接觸阻抗（Contact Resistance） 測試

目的：測試連接器在通過電流下端子之接觸阻抗，其測試值包含端子本身之阻值。

測試依據：業界規范EIA-364-23 (EIA-364-06) or MIL-STD-1344A,3004.1。

測試設備：Connector & Cable Testing System AD 411S

測試方法：

1、將公母連接器結合一起，并將公母連接器之端子串聯成一回路。

2、回路上通過一測試電流，然后測量端子兩端之微小電壓降，即得其阻值。

測試要點：

a. 測試電流/電壓100mA@20mV，被測試連接器（連接系統）無負載。

b. 測試電流為低電流是為了避免接觸阻抗受到端子（導體）熱電效應影響。

c. 測試電壓為低電壓是為了避免端子（導體）之間接觸界面絕緣薄膜被擊穿和熔化。

注意事項：

1、測試前應先確認其回路是導通而非OPEN狀態。

2、測試點位置應一致性，而非高低不齊。

3、測試接觸電阻時，要注意保持樣品不受振動。

規范要求：一般要求50m?（initial）；100m?（final，即在壽命測試或環境測試后）。定義接觸阻抗此參數是為了減少信號和能量在傳輸過程中的損失或衰減，電流就像水流一樣。阻力越小，能量的損失和衰減就越少。就連接器的接觸處而言，影響其阻抗大小的因素有正向力（對于彈性接觸結構而言），接觸環境，如端子（導體）的表面粗糙度，表面處理方式（如電鍍的金屬特性和致密性），端子與端子（或其他導體）的結合方式（是焊接or鉚合or彈性接觸等）。

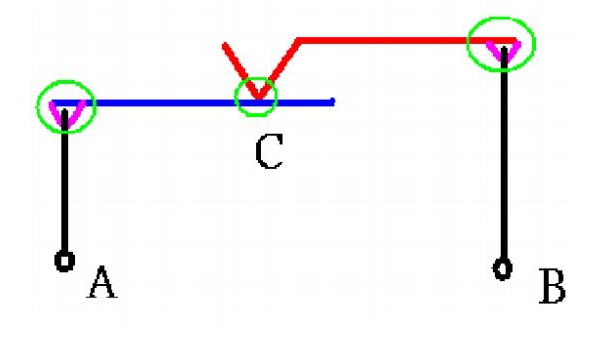

從電學理論角度來說，接觸阻抗為C點綠色圈接觸處的阻抗；在客人使用角度來說，連接器接插件提供A點到B點的導通（連接），所以客人要的阻抗應包含從A點到B點的所有導體本身的阻抗和接觸處的阻抗（包括焊接、鉚合等接觸方式） 如下圖所示。

“連接器接插件電氣規范要求之接觸阻抗測試”暫時分享到這，下篇鵬基精密小編將給大家繼續分享連接器接插件電氣規范要求之耐電壓測試，歡迎大家繼續關注。
