上篇我們簡述了“圓形電連接器接插件概述”，下面鵬基精密小編繼續給大家分享“圓形電連接器接插件的基本結構”。

按上述分類，軍用圓形電連接器接插件通常指軍事裝備用低頻圓形電連接器，即使用頻率在3MHz以下的圓形電連接器，又分通用和特種圓形電連接器，通用圓形電連接器是無特殊功能要求的空氣電連接器；特種圓形電連接器，一般都指有特殊功能要求的電連接器（像濾波、抗電磁干擾、光纖、高溫、高壓、水下、超低溫、高氣密等），這里以介紹通用圓形電連接器為主。

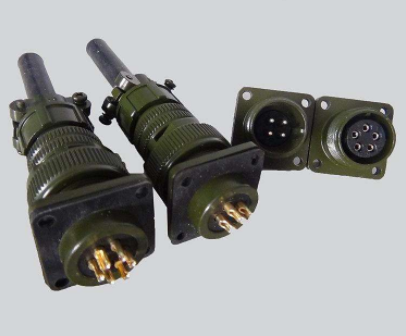

通用的圓形電連接器接插件基本結構由接觸件、殼體件、絕緣件及附件組成。

1、接觸件

連接器完成電連接功能的核心零件。一般由陽性接觸件和陰性接觸件（即插針、插孔、公母PIN針）組成接觸對，通過陰、陽接觸件（公母PIN針）的插合完成電連接，是電連接器的關鍵零件。

陽性接觸件通常分為剛性和彈性二種：剛性接觸件其形狀為圓柱形（圓插針）；彈性接觸件（麻花針）其形狀為鼓形；接觸件一般由銅材制成。前端是實現插針與插孔有效接觸的部位，后端是用于與導線、印制板等連接的部位，稱為端接部位。

陰性接觸件即插孔，是接觸對的關鍵零件，它依靠彈性結構在與插針插合時發生彈性變形而產生彈性力與陽性接觸件形成緊密接觸，完成連接。插孔的結構種類很多，有切槽收口式、單簧片式以及雙曲面線簧插孔、柵欄式管簧孔和剛性圓孔等形式。

根據接觸件在絕緣安裝板中能被移出，分為不可拆卸和可拆卸兩種接觸件。

2、 絕緣安裝板

絕緣安裝板也常稱為基座或絕緣體，它的作用是使接觸件按所需要的位置和間距排列，并保證接觸件之間和接觸件與外殼之間的絕緣性能。良好的絕緣電阻、耐電壓性能以及易加工性是選擇絕緣材料加工成絕緣體的基本要求，絕緣體材料通常由電性能較好的塑料和硅橡膠、灌封膠組成。塑料件一般采用熱塑性和熱固性二種塑料。

3、殼體

也稱外殼，是連接器的外罩，由插頭殼體、插座殼體、鎖緊機構、尾罩等四部分組成，為內裝的絕緣安裝板和插針提供支撐及機械保護。通常插頭殼體或插座殼體的結構上，具有多條定位鍵和槽，為插頭和插座插合時提供正確定位；多數圓形電連接器有鎖緊機構：提供插頭與插座連接時連接、鎖緊、防松裝置；同時插座（固定電連接器）還提供固定裝置，將連接器固定到設備上。殼體材料通常由鋁、銅、不銹鋼組成，根據不同的使用環境和場合，分別采用不同比重和性能的材料。用于航天、航空的電連接器由于對電連接器提出重量輕的要求，外殼一般都采用易加工、重量輕的鋁材加工而成。海防型號用的電連接器由于有較高的耐鹽霧性能，大多數采用銅材或不銹鋼材料，而長期在水下環境使用的水下電連接器，由于要長期抗海水的腐蝕，因此絕大多數外殼都采用不銹鋼材料。

4、附件

附件分結構附件和安裝附件。結構附件如卡圈、定位鍵、定位銷、導向銷、連接環、電纜夾、墊圈、波形彈簧、屏蔽簧片、密封圈、密封墊等。安裝附件如螺釘、螺母、螺桿、彈簧圈等。附件大都為標準件和通用件。

“圓形電連接器接插件的基本結構”，就分享到這來，有什么不明白的可以聯系客服，我們將為您詳細解答，歡迎大家繼續關注。鵬基精密成立于2005年，是一家集研發、制造、銷售、服務于接器金屬零部件的研發加工定制。擁有專業的設計研發團隊，可自行設計自動化生產加工設備、自動化檢驗設備、自動化包裝設備，多種設備和技術獲得了國家專利。是美國Molex（莫仕）、Amphenol（安費諾）、中航的合格供應商。
