任何結構的電連接器接插件在接觸件嚙合前，殼體必需準確定位，電連接器接插件在完成外殼定位后，插針接觸件才能觸到插孔接觸件或絕緣安裝板的表面，保證接觸件得到正確導向，不受損傷；否則在插合過程中易出現插針折彎的現象。

電連接器接插件的防誤插或防錯插的功能一直是用戶比較關注的問題，它能防止由于人員疏忽或環境限制（盲插場合）等造成的誤操作產生錯插的情況，造成的后果：輕則“采集不到參數或產生錯誤的數據，嚴重的將裝置或儀器燒壞。

用戶在使用電連接器過程中的誤操作主要有以下二方面：

1、同一裝置面板相鄰的地方采用相同型號、規格、品種的電連接器（例相鄰二只產品均選用Y11X-1419TK/ZJ），在使用時二只插頭互相交換，導致錯插。

2、同一裝置面板相鄰的地方采用相同規格、不同品種的電連接器（例相鄰二只產品一只選用頭孔/座針Y11X-1419TK/ZJ、另一只選用頭針/座孔Y11X-1419TJ/ZK），在使用時；誤將頭針Y11X-1419TJ插入座針Y11X-1419ZJ導致誤插。

為防止誤插，圓形電連接器常用定位筋、鍵等，其解決方案有：

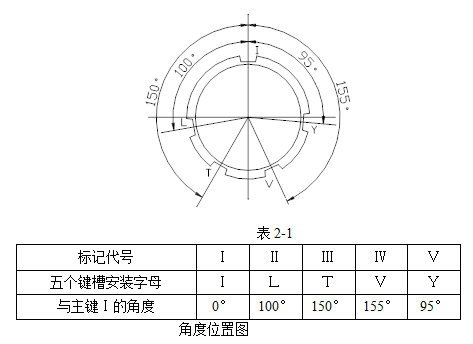

1）、變換絕緣體定位的角度：連接器由分別安裝于插頭（或插座）、插座（或插頭）上的五條（或一條和三條）分布不均等的定位鍵和定位槽，使接觸件在插合前得到正確定位；同時在絕緣體外圓上開有不同角度的鍵槽，可以按使用方需要的生產轉位裝配，保證相同插頭座不會誤插，例：Y11產品鍵的轉位角度如表2-1，角度位置如圖（此類防誤插的措施國內生產廠家采用較多，國外不采用）。

2）、變換殼體定位鍵和槽的角度：變換殼體幾條定位鍵和槽的分布角度，使只有對應規格的產品才能互插，否則，相同接點的電連接器都不能互插，起到防誤插的功能（此類防誤插的措施國內生產廠家一般不采用，投資較大；而國外生產廠家用的較多）。

在有環境限制，需盲插或操作不方便的場合，必須選用具有防錯插及誤插功能的電連接器。

3）、變換殼體主定位鍵和槽的寬度：變換殼體主定位鍵和槽的寬度，主要解決陽插頭和陽插座的錯插問題，陽插頭采用寬的定位鍵，陰插座采用寬的定位鍵；陰插頭采用窄的定位鍵，陽插座采用窄的槽。使陽插頭與陽插座不能對接，陰插頭與陰插座對接時由于絕緣體互相頂住，插頭與插座也不能對接，起到防錯插的作用。
