JF1-222脫落電連接器接插件適用于軍用電子系統，以及各種電器、電子設備等系統之間的電氣線路連接和自動分離，以及類似需要自動分離的場合。連接方式為電動式和手輪式，分離方式為電機自動解鎖和機械解鎖，強制分離。電動式的插頭和相應的插座如配置適用的機械手及控制電路，可實現自動插合和自動分離脫落。密封式插座具有水密、氣密和耐高溫火焰的功能。

插頭中心安裝連接機構，插座中心安裝移動軸。電動插頭上裝有微電機通過變速齒輪與連接機構連接，通過電機的作用，可以用機械手實現與插座的自動插拔。

該產品操作時一定要嚴格按照說明書的要求程序操作，特別是電動插頭。否則會引起產品的故障。

JF1-222脫落電連接器接插件型號標志如下：

① 矩形脫落電連接器

② 設計序號

③ 芯數：222

④ 電連接器類別：T-手動插頭，TD-電動插頭，Z-單層非密封插座,ZM2-雙層密封插座，ZM3-三層密封插座

⑤ 改進序號

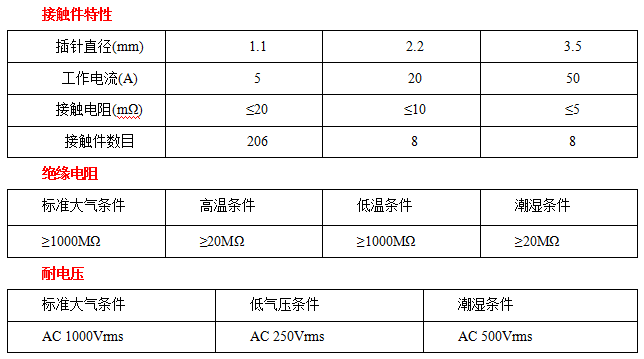

JF1-222脫落電連接器主要技術特性如下：

機械分離力 ≤245N

自動插拔 電機工作電壓：DC 27±3V

            電機工作電流：≤3A

            自動連接時間：≤23s

            自動脫落時間：≤5s

機械壽命 300次

執行標準：Q/Ag1.009-84《JF1系列脫落電連接器技術條件》
